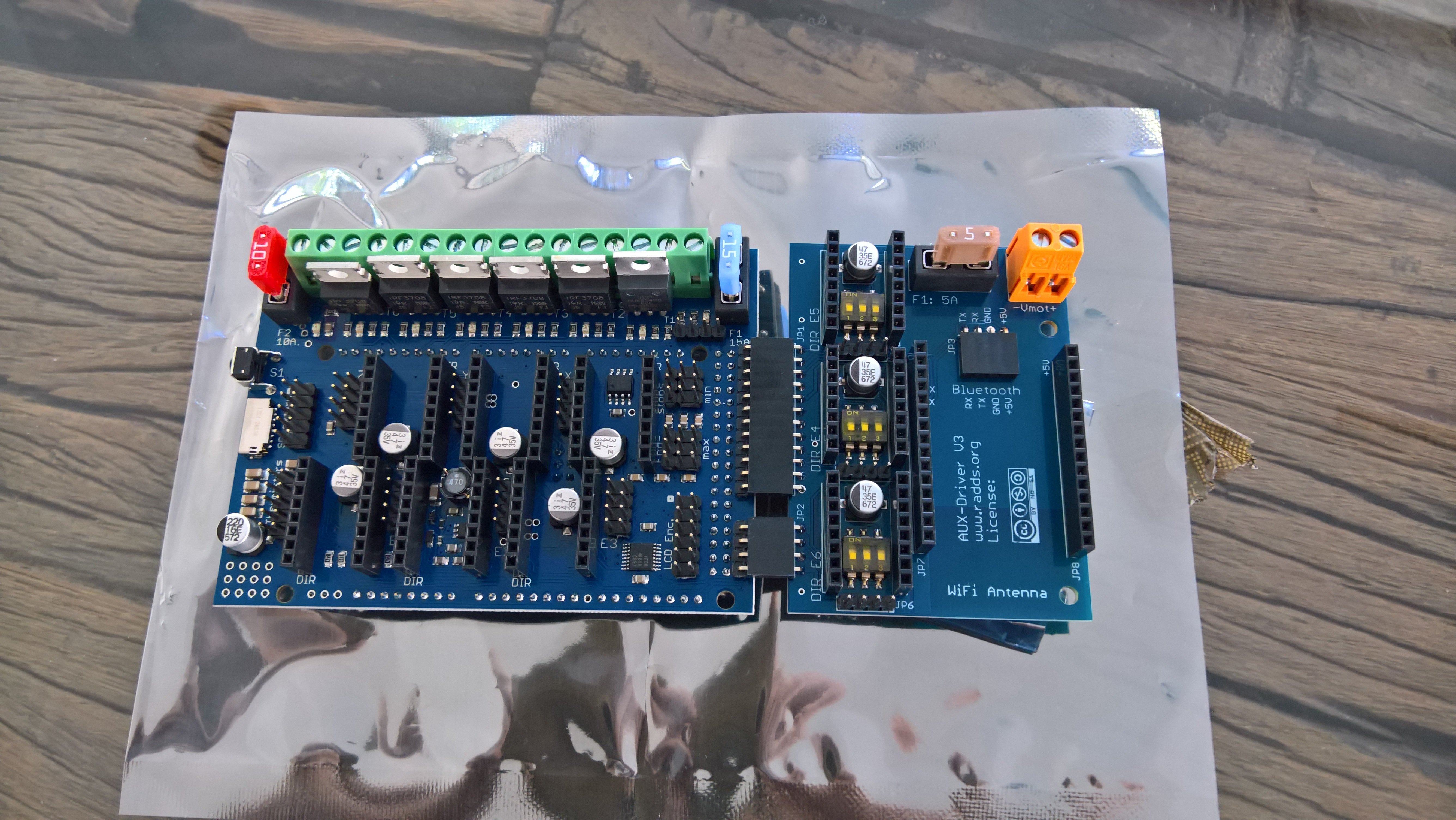

Erweiterungsplatine für 3 extra Stepper, Wlan und Bluetooth

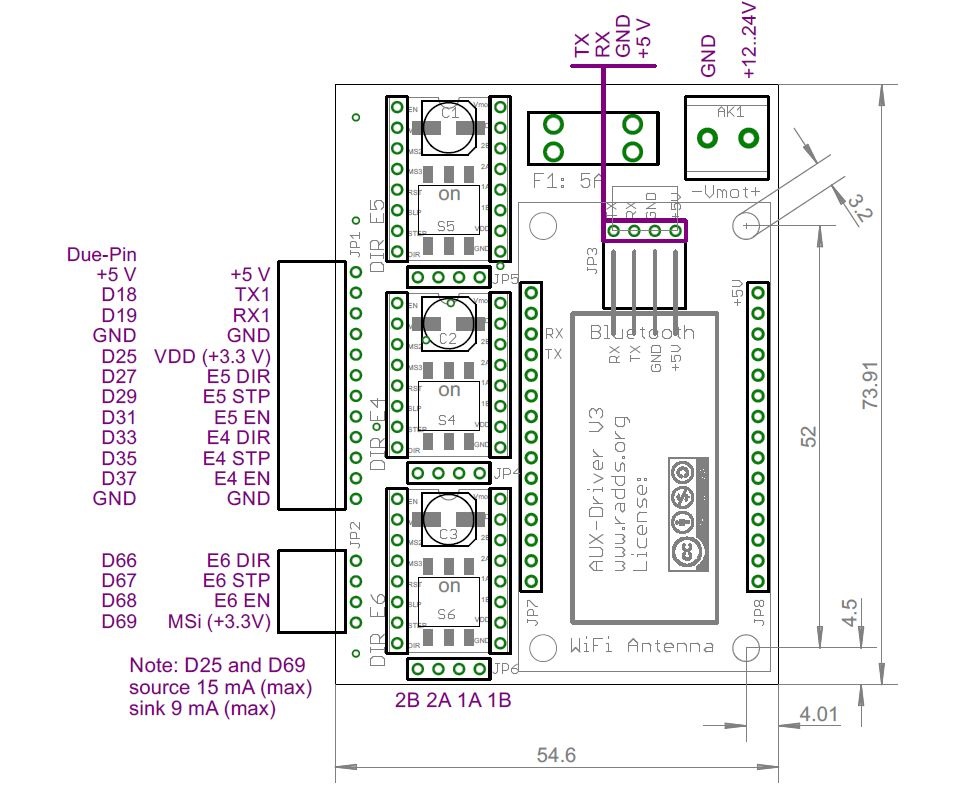

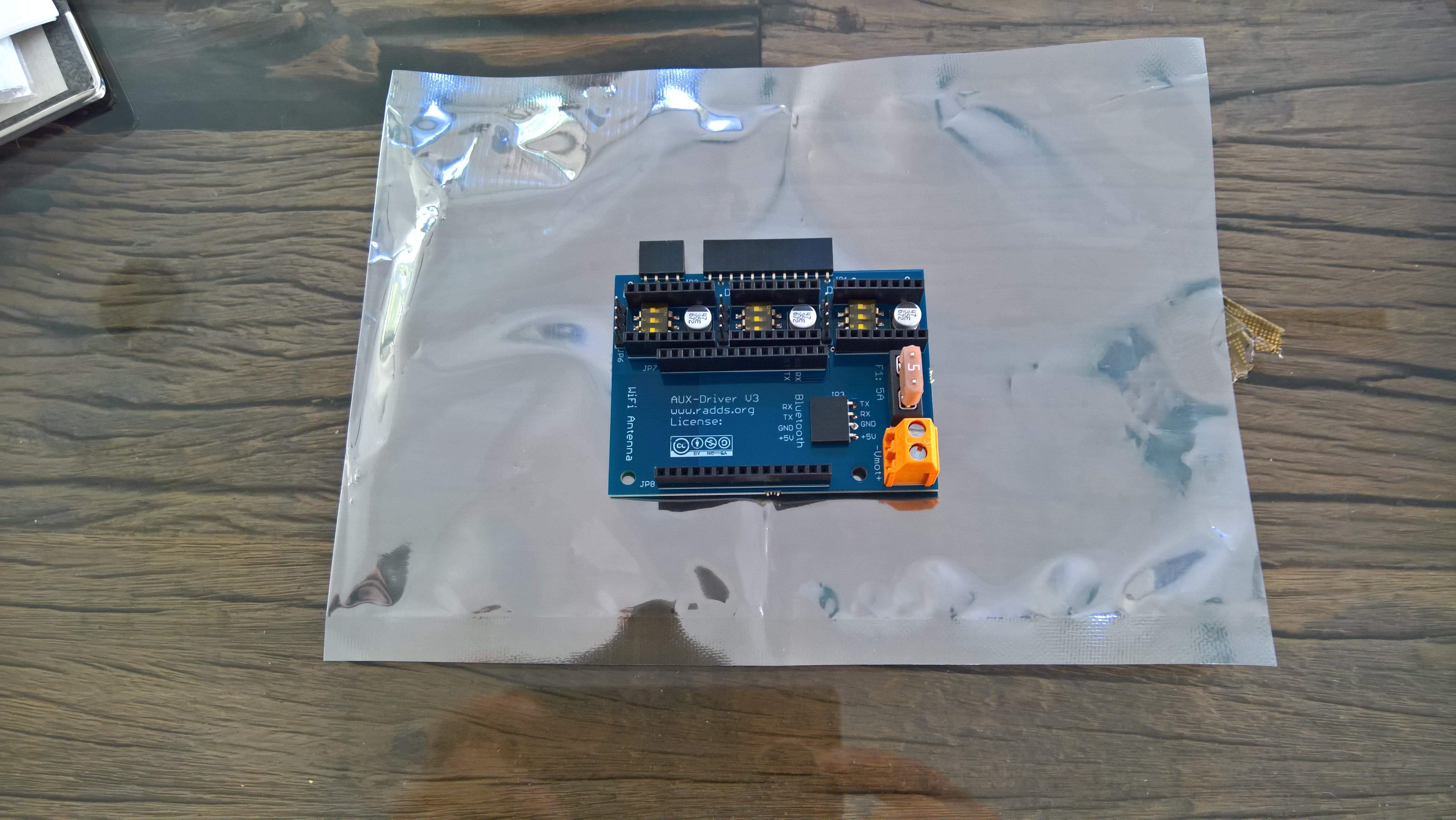

Erweiterungsplatine für das RADDS Board.

3 extra Motoren können nun angetrieben werden.

Mit DIP-SChalter für Schritte, keine Firmwaremodifikation mehr nötig.

Steckplatz für WLAN Modul oder Bluetooth.

Variante 1) Mit Pins zum selber löten

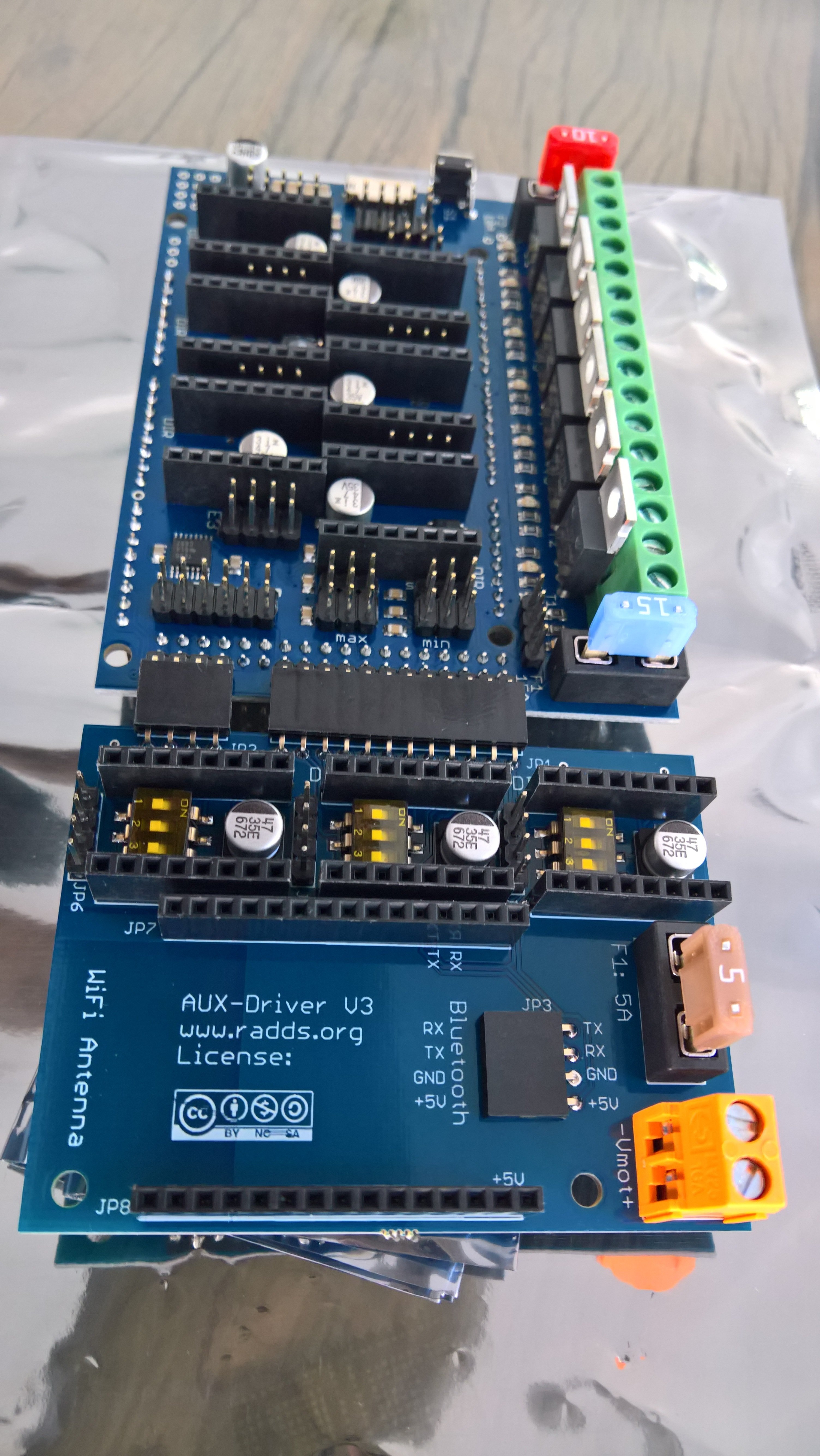

Variante 2) Mit RADDS Board und angelöteten Pins - Erweiterungsplatine

Variante 3) Mit RADDS Board und angelöteten Pins + Erweiterungsplatine + NodeMCU fertig programmiert

Variante 4) wie davor No.3 plus 3 Extra Treiber

Variante 5) wie davor No.3 plus 2 Extra Treiber

Variante 6) wie davor No.3 plus 1  Extra Treiber

Variante 7) wie davor No.3 plus 3 Extra Treiber + 6 Treiber RADDS + Display

Variante 8) wie davor No.3 plus 3 Extra Treiber + 6 Treiber RADDS + Display + DUE

Variante 9) Erweiterungsplatine + NodeMCU fertig programmiert

ESP8266 Grundeinstellungen

Default Settings:
AP:ESP8266
PW:12345678
Authentification: WPA
Mode: g (n is not supported by AP, just by STA)
channel: 11
AP: visible
Sleep Mode: Modem
IP Mode: Static IP
IP: 192.168.0.1
Mask: 255.255.255.0
GW:192.168.0.1
Baud rate: 115200
Web port:80
Data port: 8888
Web Page refresh: 3 secondes
User: admin
Password: admin
User:user
Password: user
