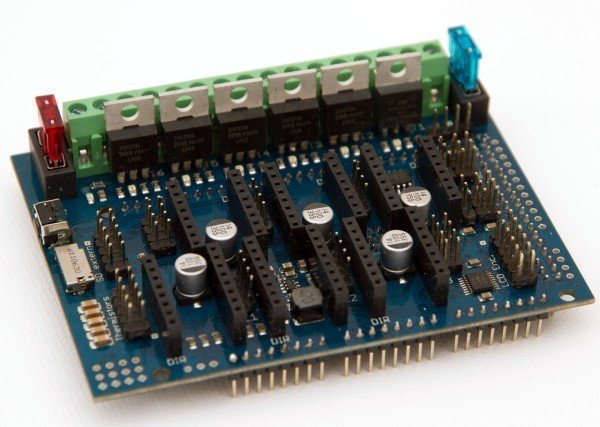

RADDS Board V1.6 12V/24V

RADDS Board V1.6 12V/24V
57,90 € *
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 1-7 Werktage

  • raddsv16
Neue Version V1.6   Umfassende Doku   Das RADDS-Board bietet folgende... mehr
Produktinformationen "RADDS Board V1.6 12V/24V"

Neue Version V1.6



Umfassende Doku



Das RADDS-Board bietet folgende Anschlussmöglichkeiten:

6 Schrittmotoren, z.B. 3 Achsen und 3 Extruder (2 Treiber sind mit doppelten Stiftleisten zum Parallel-Betrieb von 2 Motoren ausgestattet, z.B. z-Achse beim Mendel-Prusa)

6 Hochstrom-Verbraucher, z.B.: Heizbett, 3 Hotend-Heizungen und 2 Lüfter SD-Karte (Micro-SD-Einschub auf dem Board, alternativ externer SD-Einschub)

Standard LCD (5 V) mit z.B. 4x20 Zeichen (Controller HD44780 kompatibel)

Drehencoder mit Drucktaster

6 Endstops (3 x min. und 3 x max.)

5 Thermistoren und ein ADC ohne Vorwiderstand, z.B. Heizbett-Temperatur, 3 x Hotend-Temperatur, Druckraum-Temperatur

3 Servos (externe Stromversorgung erforderlich, 3.3V PWM)

I2C, SPI, CAN, DAC, RS232 und 8 Digital-Pins sind über Stiftleisten zugänglich

Weitere Highlights: EEPROM, da im Due - anders als im Mega - nicht vorhanden Kontroll-Leds für Stromversorgung und Hochstrom-Verbraucher

Freilaufdioden an den FETs

Kfz-Sicherungen statt unpräziser Thermosicherungen

Anschluss von Endstops, LCD, Thermistoren und SD-Karte mittels Schneid-Klemm-Buchsen und Flachbandkabel möglich

Belastbarkeit des Heizbett-FETs liegt bei mindestens 15 A ohne Kühlkörper

Hochwertige Schraubklemmen

12V oder 24V Betrieb

Bei 24V Betrieb werden auch die Motoren mit 24V bestromt!

mehr zu finden hier

Weiterführende Links zu "RADDS Board V1.6 12V/24V"
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "RADDS Board V1.6 12V/24V"
15.10.2017

Alles prima..

Artikel wie beschrieben, gut verpackt und schnell geliefert. Was will man mehr?

29.03.2017

everything is ok, excellent quality

I've purchased this item because i was tired to buy cheap electronics. as the "radds board" arrived, it was immediately clear that the quality was really great! I couldn't have done a better choice! Thankyou also for sending me this item directly in ITALY.

German quality is always the best !!!

29.03.2017

RADDS Board

Qualität wie gewohnt gut. Preis etwas günstiger als im Vergleich zur Konkurrenz. (Aber immer noch teuer!) Bestellt weil, immer schnell geliefert wird!

05.02.2017

Für CoreXY / Deltas genau das richtige

Wer einen einfachen kartesischen Drucker baut, dem reicht sicher Mega2560 + Ramps 1.4, für CoreXY und Deltas hingegen lohnt es sich von vorneherein nach 32bit / >16MHz Controllern zu schauen. Arduino Due + RADDS ist da meiner Ansicht nach das günstigste und flexibelste Gespann.

Was ist gut?
RADDS ist gut designed (störungsfreie Temperaturmessung, Kompakt, gute Schraubklemmen), man kann verschiedene Stepper Treiber verwenden und sie auch einfach ersetzen, falls mal einer kaputt gehen sollte (Tipp für einen ultra leisen Delta: Trinamic Silent Stepper), es sind mehr als genug FETs vorhanden zum Schalten (Lüfter,LEDs,...) die mit Repetier Firmware auch einfach zuzuordnen sind. Die KFZ-Stecksicherungen sind auch eine gute Entscheidung. (Hat man i.d.R. nichts mit zu tun - aber wenn man den ersten Drucker bauen sollte kanns ja mal einen Kurzschluss geben) Wer was größeres vor hat (Fräse?), der hat die einfache Möglichkeit alles mit 24V zu betreiben - gibt es sonst auch selten ohne einiges an Fummelei. Das Board ist super gelötet und die Stifleisten stehen senkrecht, von Ramps kennt man das anders (kalte Lötstellen oder sogar Lötstellen vergessen, krumme Stiftleisten)

Was ist nicht so toll?
- Jumper für Einstellung Microschritte sind unter dem Board, also lasst die Kabel so lang das man es verdrahtet abstecken und umdrehen kann (oder stellt gleich alles auf Maximum, wenns nicht gerade 3 Achsen und 3 Extuder sind)
- keine Anschlussmöglichkeit für ein reguläres RepRap Display (Abhilfe bei Thingiverse:RADDS2LCD)

30.10.2016

Top Produkt mit guter tel. Unterstützung

Für mich gibt es keine bessere Steuerung für einen 3d Drucker.
Daher habe ich mich wieder für dieses Board entschieden.
Versand wie immer super schnell.
Danke auch für den Telefon Support.

27.08.2016

Erste Bestellung bei YouPrintin3D, sehr schnelle Lieferung, Artikel wie beschrieben.

Sehr schnelle Lieferung, günstiger Preis, gute Verpackung, RADDS Board ohne Beschädigung angekommen.

13.08.2016

Funktioniert ohne Probleme

Die Verarbeitung des Boards ist einwandfrei. Nichts ist schief eingelötet, keine Flussmittelreste. Die Versand-Verpackung könnte noch etwas besser sein, ein paar Pins der Stiftleisten waren leicht verbogen.

Ich betreibe das Shield mit einem Arduino-Due-Klon und vier Allegro-Schrittmotortreibern mit Repetier als Firmware um meinen Delta-3D-Drucker zu steuern. Zwischen dieser Lösung und einem Arduino Mega + RAMPS liegen Welten.
