sparklab. ICE - wassergekühltes Hotend

sparklab. ICE - wassergekühltes Hotend

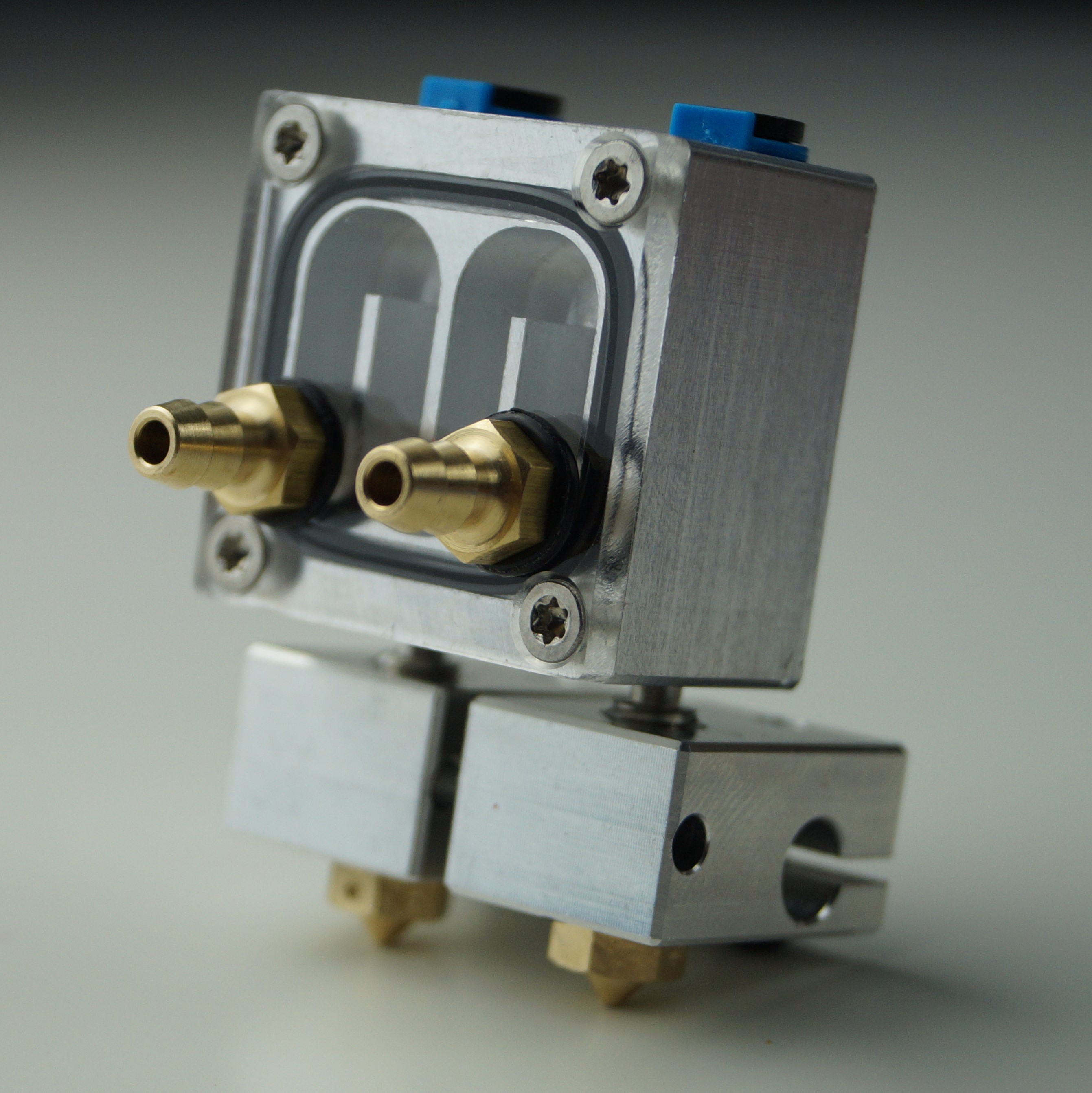

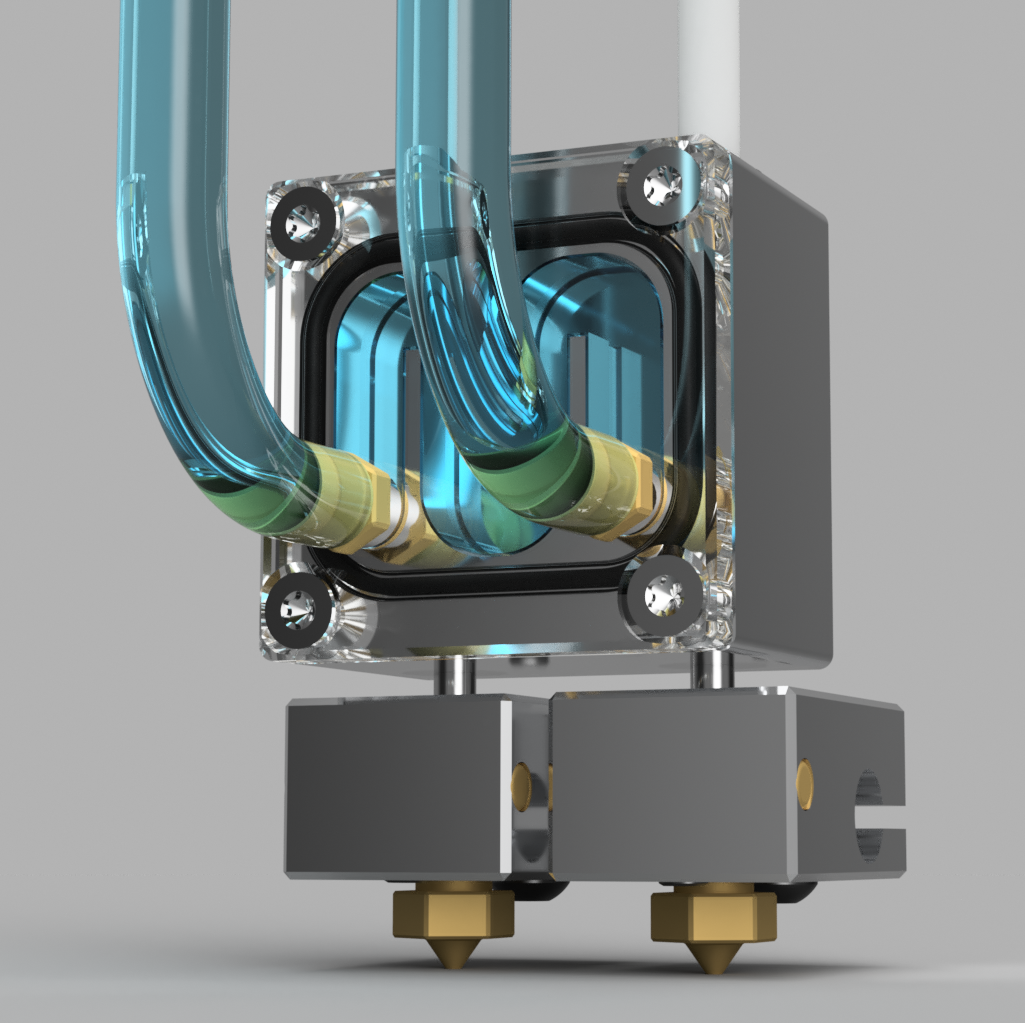

das sparklab. ICE ist ein wassergekühltes Hotend, kompatibel zum E3D Ökosystem. Wahlweise als Single oder Dual Hotend einsetzbar und von den Befestigungsmöglichkeiten direkt kompatibel zum E3D Chimera/Cyclops Hotend.

Wann lohnt sich eine Wasserkühlung?

Aus Sicht des Filamentes gibt es 3 wichtige Temperaturbereiche in einem Hotend: das Coldend,  die Übergangszone und die Schmelzzone. Die Leistunsgfähigkeit von Voll-Metall Hotends hängt im großen Teil von der Art und Weise der Übergangszone ab. Durch den Extrusionsdruck von oben quillt hier das Filament zu den Seiten und erzeugt Reibung gegen die Bohrung in der Heatbreak. Je länger diese Übergangszone ist, desto größer ist der Extrusionswiderstand und desto eher verliert der Extrudermotor Schritte.

Daher gilt: Je wärmer der Kühlkörper an einem Hotend wird, desto länger wird die Übergangszone und desto eher verliert der Extrudermotor Schritte. Man spricht umgangssprachlich von "Heatcreep". Wenn ihr Probleme mit eurer Extrusion, vor allem bei Filamenten mit niedrigen Extrusionstemperaturen oder mit beheizten Druckräumen habt, ist mit der Wasserkühlung ein deutlicher Leistungs- und Zuverlässigkeitsgewinn gegeben. Denn eine Luftkühlung kann den Kühlkörper nie kälter als das umgebende Medium machen. Das umgebende Medium in unserem Fall ist die warme Luft über dem Heizbett oder sogar im beheizten Bauraum.

Was benötige ich zusätzlich?

Zubehör aus dem PC-Wasserkühlungsbereich sind ausreichend im Dauereinsatz getestet und als Massenware erschwinglich. Im einfachsten Fall besorgt man sich eine kombinierte Einheit aus Pumpe, Ausgleichsbehälter und Radiator. Hier muss man wirklich nur die Schläuche anschließen, Kühlmittel einfüllen und mit Strom versorgen. Den Strom für die Pumpe schließt man entweder direkt an das Druckernetzteil oder aber an den Steuerausgang für den Hotendlüfter an (Nicht mit Bauteillüfter verwechseln).

Technische Daten:

• kompatibel zum E3D Ökosystem
• E3D-Chimera Heatbreak
• E3D-v6 0.4mm Messing Düse
• E3D Heizpatrone wahlweise 12V oder 24V
• E3D-v6 Heizklotz
• CNC-gefräster Aluminium Kühlkörper
• CNC gefräster Kühlkörperdeckel aus Evonik Plexiglas GS
• 2x 4mm Schlauchanschluss aus Messing (für Schläuche mit 4mm Innendurchmesser
• kompatibel zum E3D-v6 Ökosystem
• Abmessungen und Befestigungsbohrungen sind identisch zum E3D Chimera/Cyclops Kühlkörper

Vorteile:

• verringerter Extrusionswiderstand durch kürzere Wärmeübergangszone
• deutlich verringerte Gefahr von Heatcreep vor allem in beheizten Bauräumen und Filamenten mit niedriegen Schmelzpunkt (z.b. PLA)
• leiser, kompakter (ideal z.b. für den sparkcube v1.1 Schlitten)

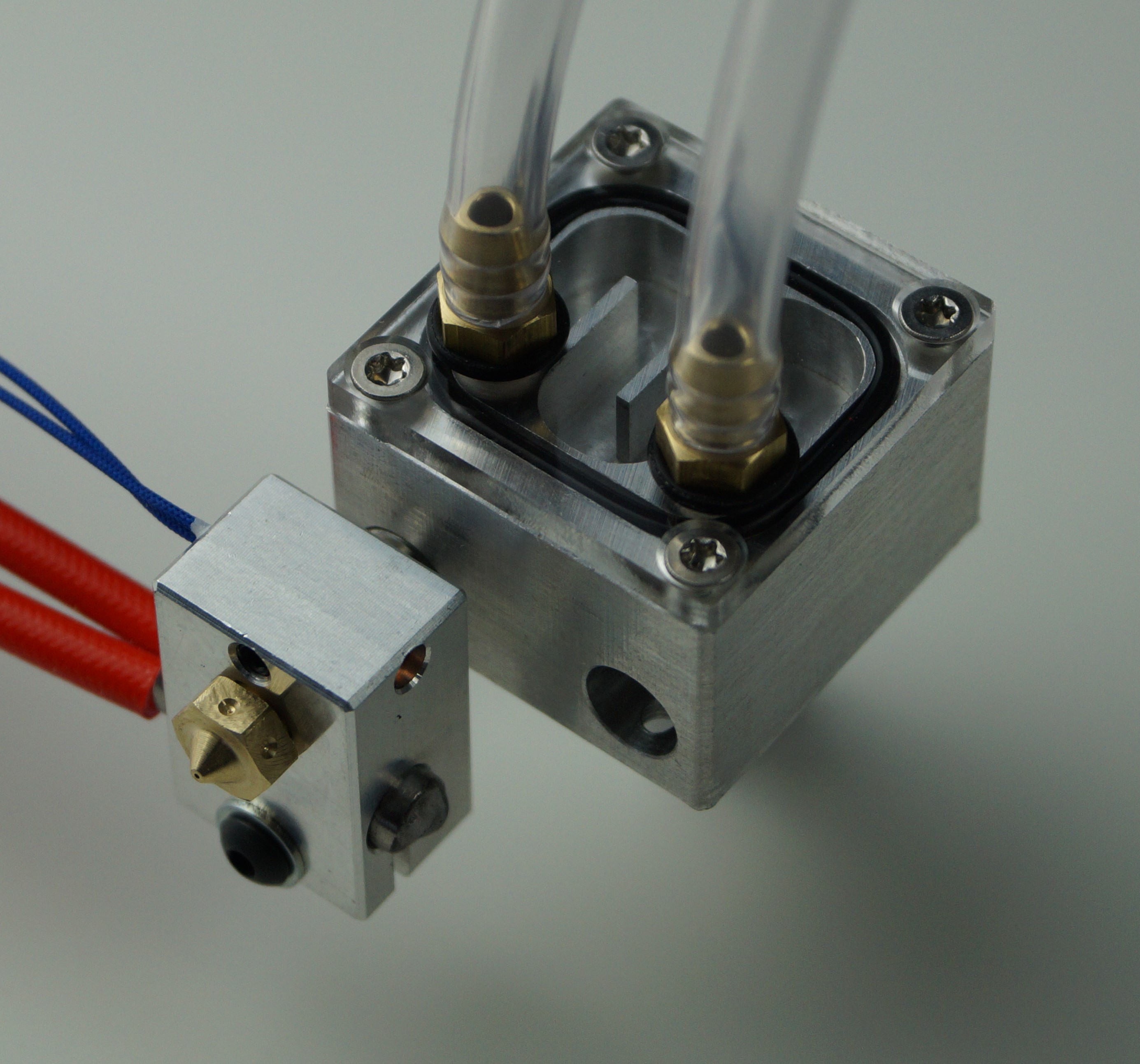

Single/Dual Extrusion:

Der Kühlkörper ist für beide Varianten der gleiche. Die Single Variante wird jedoch nur mit einem Druckkopf geliefert., die Dual Variante mit zwei. Es ist möglich den zweiten Druckkopf nachträglich hinzuzufügen.

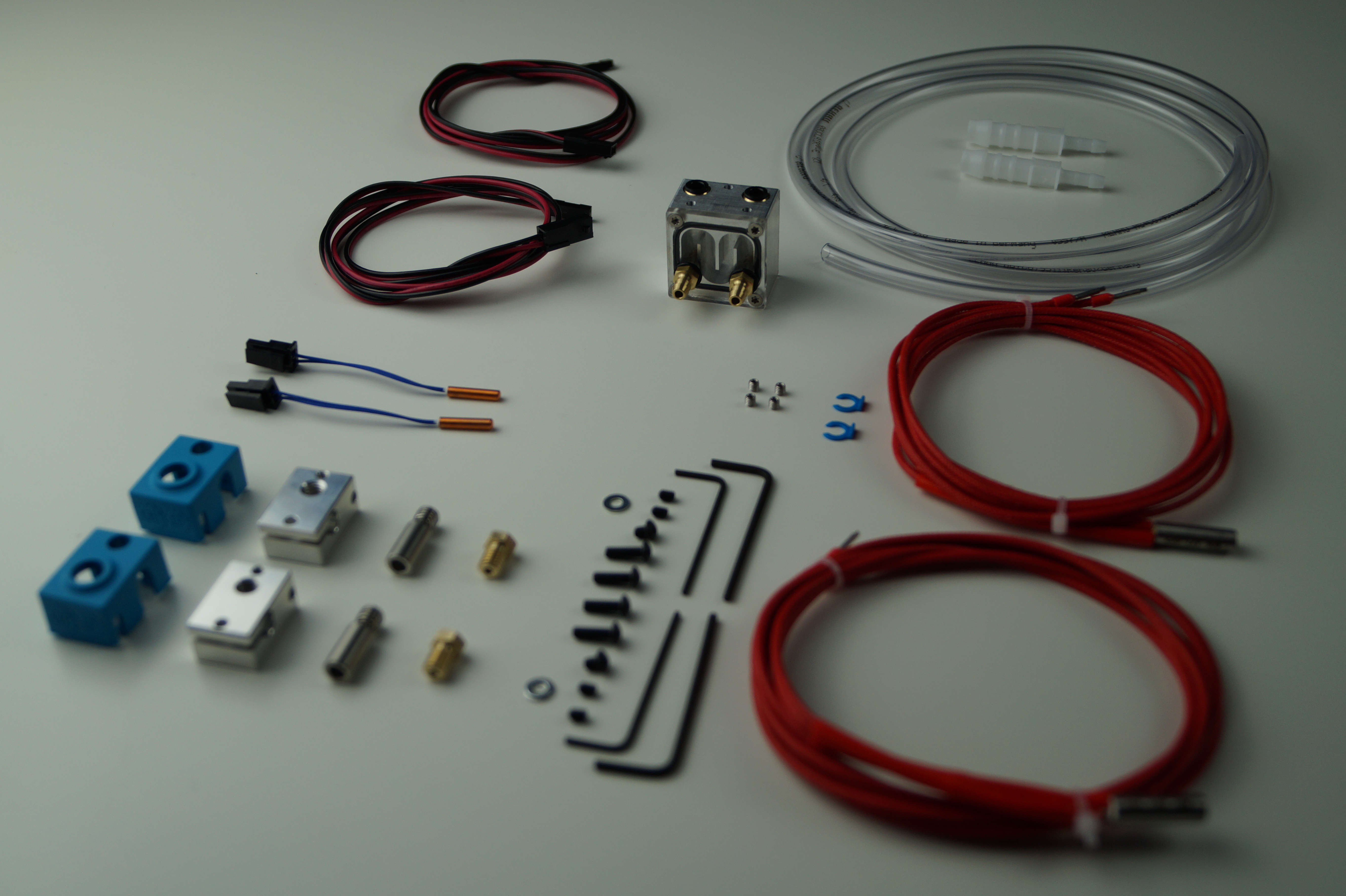

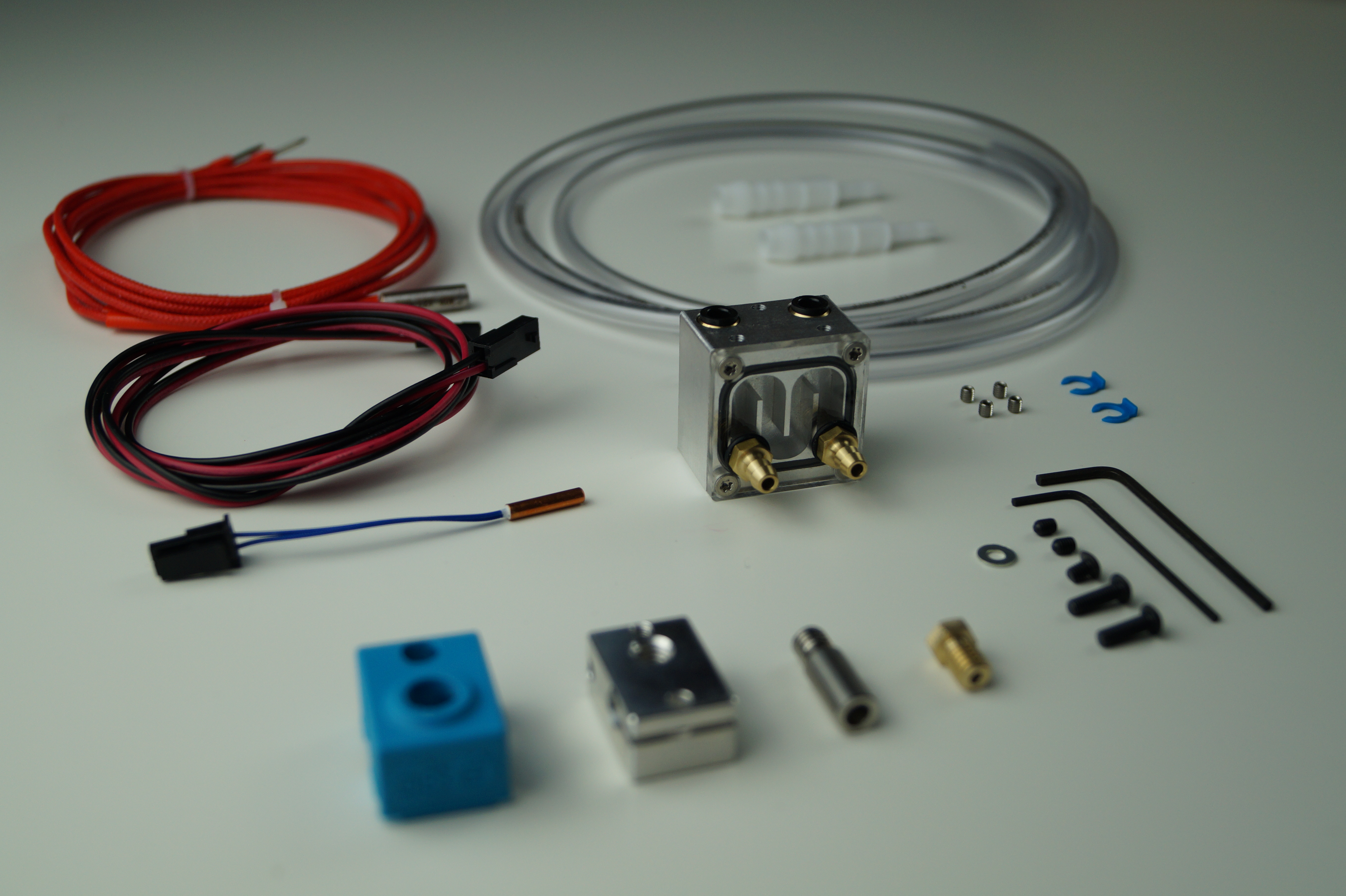

Lieferumfang:

• Wasserkühlkörper komplett vormontiert inkl. Pushfits und Schlauchanschlüsse
• original E3D Zubehör (Chimera Heatbreak, Heizpatrone, Thermistor, Silikonschutz,  Düse, Pushfit) (2x bei Dual Variante)
• 1,5m PVC Schlauch 4/6 für Kühlmittel
• 2 Reduziernippel 4mm auf 8mm (für Schläuche mit 8mm Innendurchmesser)
