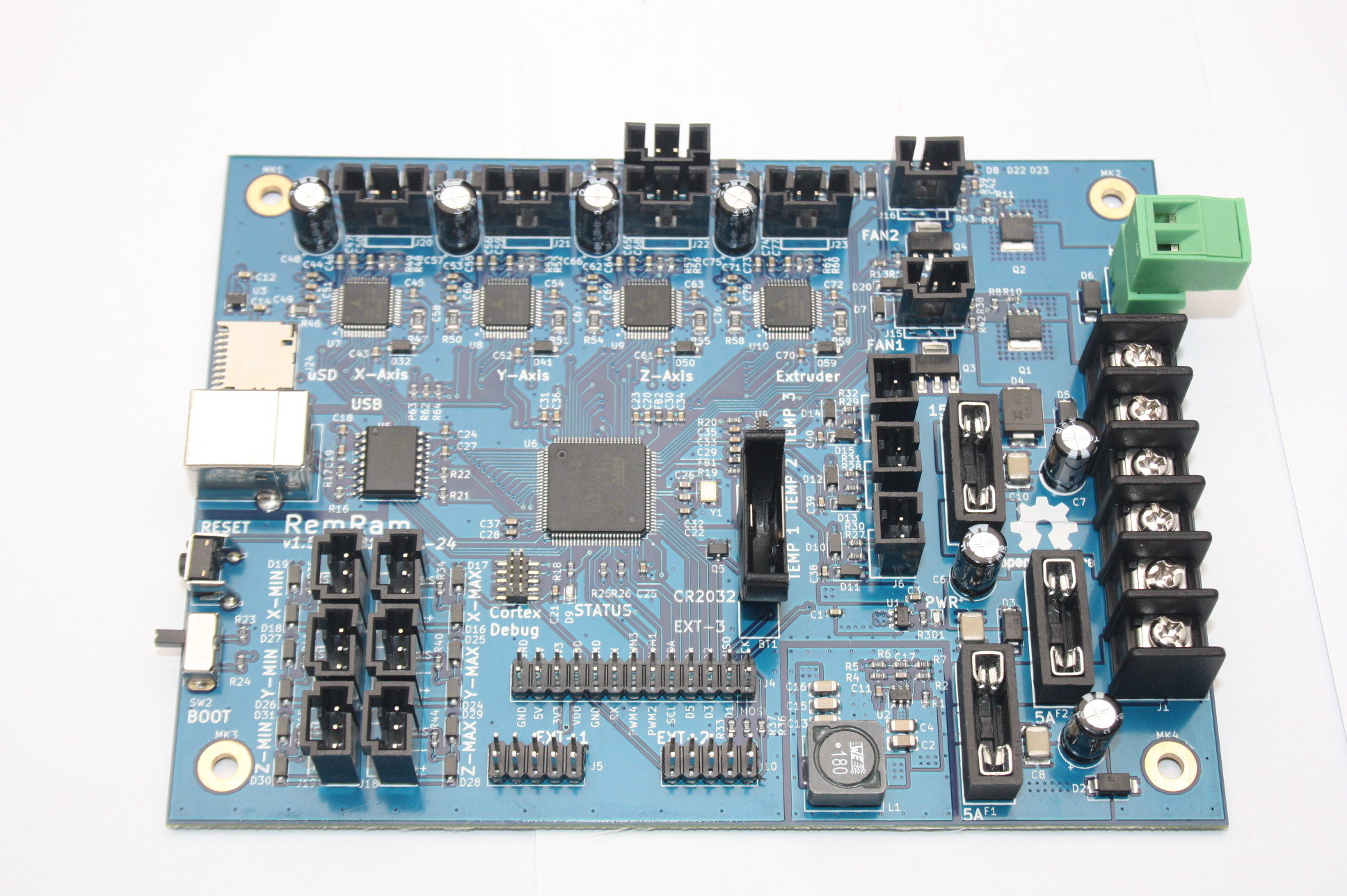

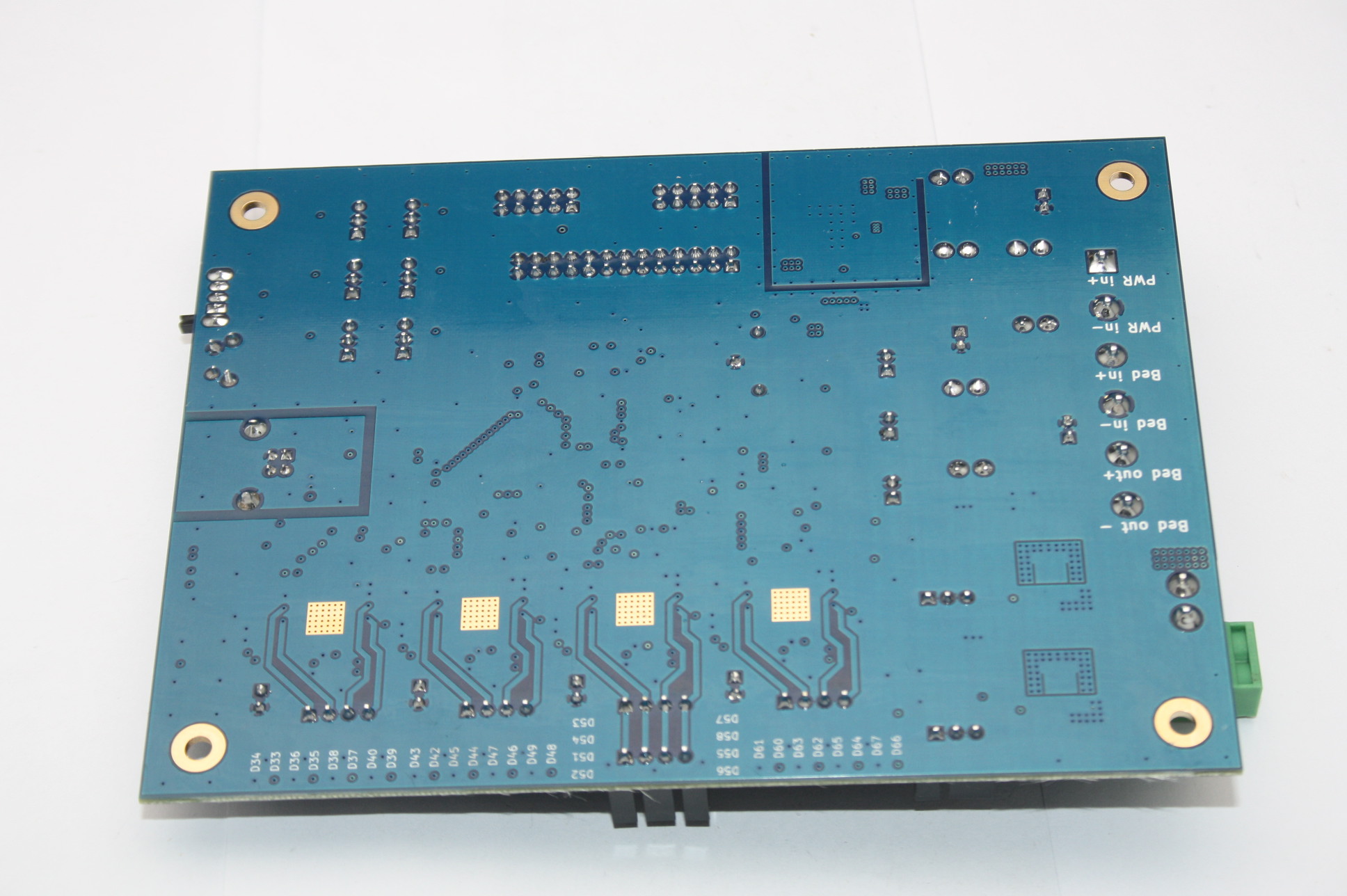

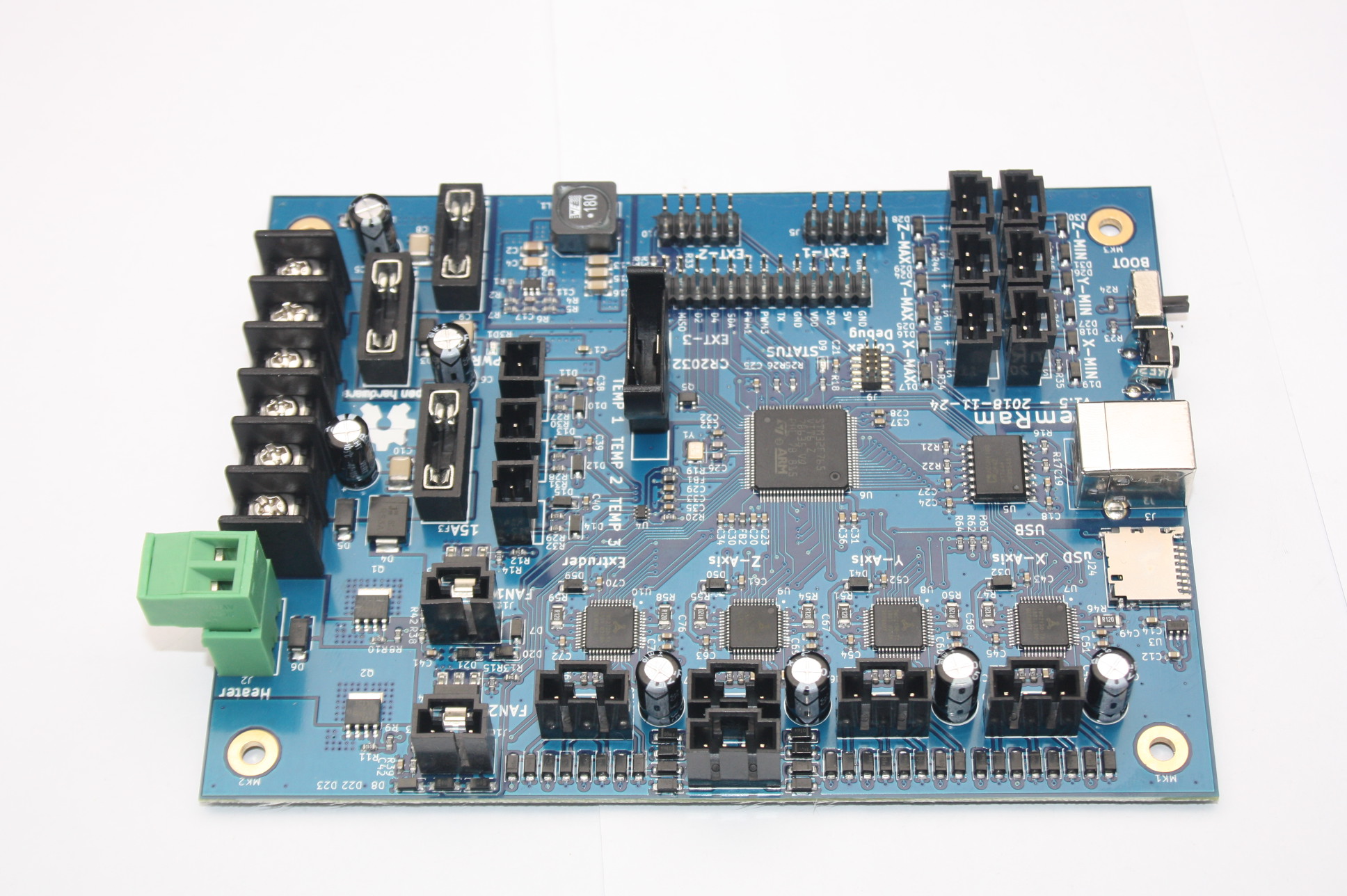

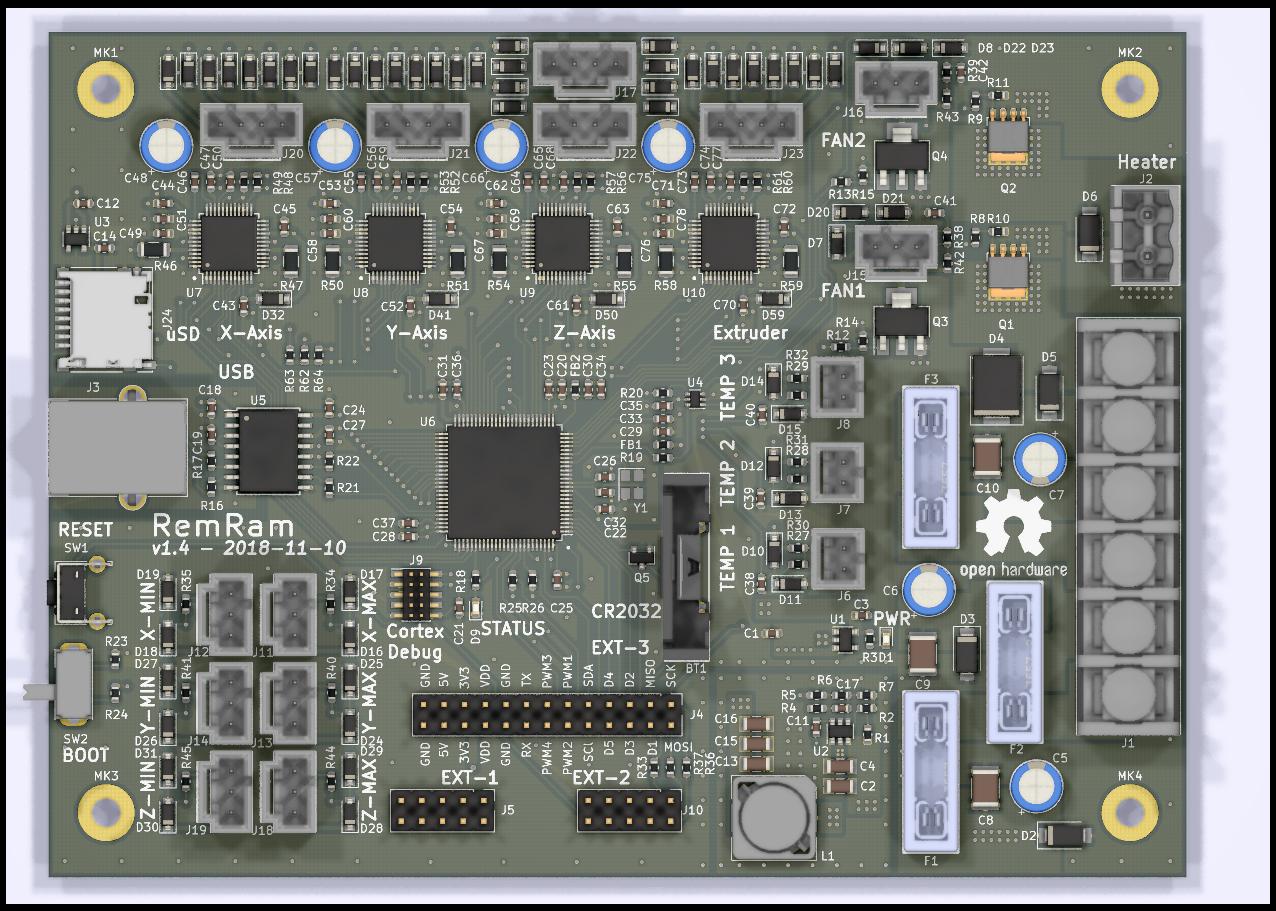

RemRam V1.5 First Edition

RemRam V1.5 First Edition.

Wird versendet nach dem die Boards bei uns angeliefert wurden und getestet sind.

Zur Zeit nur Marlinunterstützung V2.0

Achtung bitte Marlin aus dem Download von hier nehmen, Marlin auf Github hat eben Problem mit Full Graphic Displays.

Features

• 32bit STM32F765VI
  • 216 MHz
  • 512 KBytes RAM
  • 2 MBytes flash
• 4x TMC2130 stepper driver
  • stealthChop
  • spreadCycle
  • coolStep
  • stallGuard
• 24V main power rail
  • heatbed output (15A)
  • heater output (5A)
  • stepper driver and logic (5A)
• 5V secondary power rail (3A)
  • FAN1 and FAN2
• 2x 3.3V tertiary power rail (2x 0.5A)
  • MCU power (IO)
  • SD card power
• Robust connectors
• Quality, high powered MOSFET
• 4 layer board with single side component placement

Achtung, Board benötig 5V Lüfter.

Für das Hotend wird ein Sunon 5V Lüfter beigelegt.

Compiling the firmware

1. Install Arduino Beta  Version V1.9 wird empfohlen
2. Install the STM32 Core
3. Optional: Update the STM32 Core using the git repository
4. Download the current git branch of Marlin 2.0

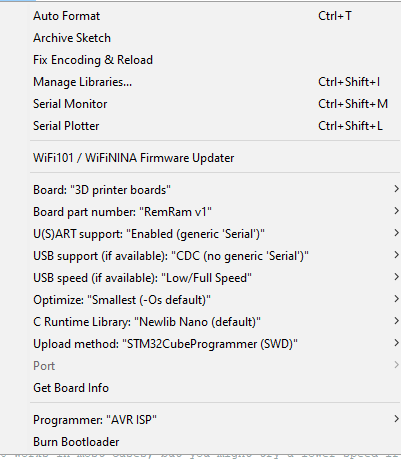

5. Open the Marlin project, select the "RemRam V1" board from the Marlin menue, edit the Marlin configuration file and build the project. You need to find the HEX or BIN file that Arduino creates and flash the firmware onto the board (See: "How to flash the firmware").

• Ausserdem muss diese Bibliothek noch in Arduino hinzugefügt werden:
• https://github.com/teemuatlut/TMCStepper/releases

Wie bekomme ich die Firmware dann auf das Board?

• https://www.st.com/en/development-tools/stsw-stm32080.html unter Punkt "Get Software" das Programm runterladen und installieren

• DFU File Manager öffnen, kompilierte .hex Datei einlesen und als *.dfu ausgeben lassen

• Unser DFUDemo .zip herunterladen und starten (wir haben dies extra gebaut damit auch schlechtere USB Kabel funktionieren beim hochladen der Firmware)
• Board in den Bootmodus bringen (Schalter nach rechts neben USB Stecker), Board mit 12V oder 24V versorgen
• wird fortgesetzt...
