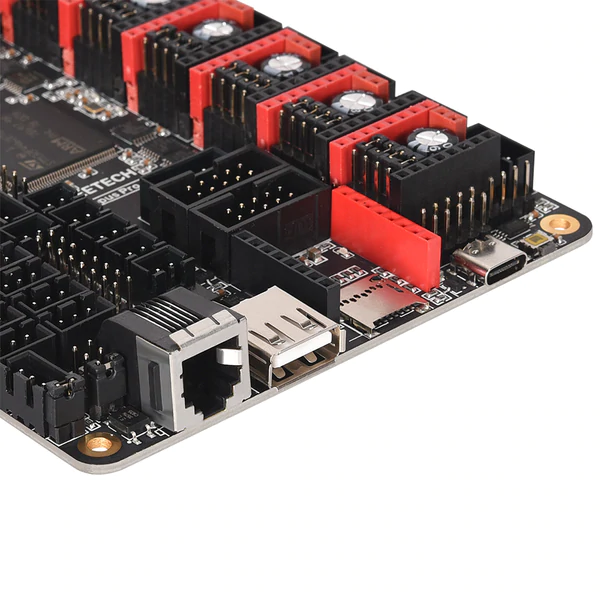

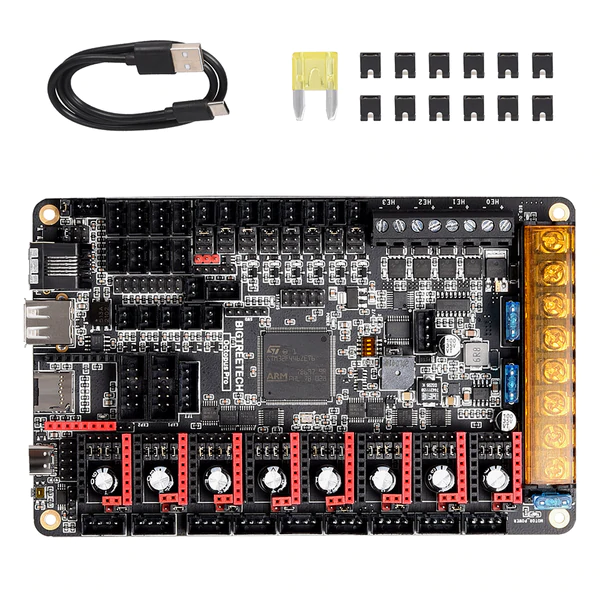

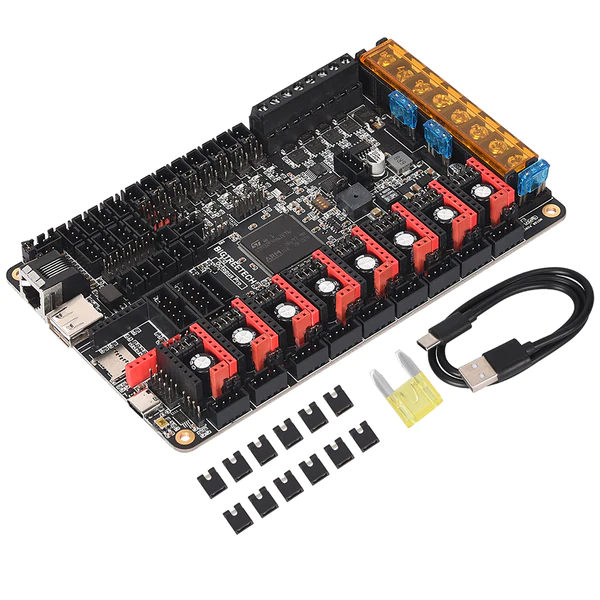

BigTreeTech Octopus Pro V1 32-Bit 60V Mainboard

Dieser Artikel steht derzeit nicht zur Verfügung!
78,00 € *
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 14 Tage

Board Version:

  • YP11083
Leistungsstarkes Version des beliebten Octopus V1.1 Mainboards das bis zu 8 Stepper Treiber... mehr
Produktinformationen "BigTreeTech Octopus Pro V1 32-Bit 60V Mainboard"

Leistungsstarkes Version des beliebten Octopus V1.1 Mainboards das bis zu 8 Stepper Treiber unterstützt und Motoren mit bis zu 60V ansteuern kann.

Dank des 32Bit ARM Cortex M4 Prozessors kann dieses Board mehr Rechenvorgänge ausführen als die Standart 8Bit Boards die in den meisten 3D Druckern verbaut werden.
Hierdurch können Sie auch Anspruchsvollere Software wie z.b Marlin 2.0 und Klipper verwenden. Durch die 8 Steckplätze für Stepper Treiber, ist diese Platine besonders gut für anspruchsvolle Maschinen wie z.b. ToolChanger, Mehrfarbdrucker geeignet.



Dieses Mainboard gibt es mit 2 verschiedenen Prozessorversionen.

  • STEM32F446ZET6 180MHZ mit 512K Flash Speicher (die RRF Firmware läuft hier nur in abgespeckter Form)
  • STEM32F429ZGT6 168MHz mit 1MB Flash Speicher



Features:



  • 32-Bit ARM Cortex-M4 CPU mit 180MHz/168MHz

  • 8 Stepper Driver Steckplätze

  • Bis zu 9 Stepper Motoren anschliessbar

  • HV Drive: MAX8

  • Rasperry PI Interface

  • WIFI Interface

  • Einstellbare Lüfterspannung (24V, 12V, 5V)

  • Auto Power Down fähig (separates Relaiy erforderlich)

  • Power Loss Recover Feature (separates UPS Modul erforderlich)

  • Anschlussmöglichkeit für WS2812 LED

  • Auswechselbare Sicherungen

  • Unterstützt BigTreeTech TFT Displays sowie LCD12684, LCD 2004

  • Stallguard für sensorless Homing

  • On-Board 32K EEPROM

  • Hochleistungs MOSFET

  • Abmaße: 160x100mm

  • Lochabstand: 150x90mm



Anschlüsse:



  • Empfohlene Mainboard Eingangsspannung 15V/28V

  • Motor Eingangsspannung 12V/60V

  • Heizbett Eingangsspannung 12V/28V

  • 8 Stepper Driver Steckplätze (SPI, UART, STEP/DIR)

  • 9 Stepper Motoren anschliessbar(Dual Z Achse)

  • Rasperry PI Interface

  • CAN BUS, SPI und I2C

  • USB-C

  • WIFI Interface für ESP8266 Modul

  • Anschlussmöglichkeit für WS2812 LED

  • 4 Anschlüsse für Heizpatronen

  • 5 Temperaturesensor Anschlüsse

  • 6 Anschlüsse für PWM Lüfter

  • 2 Anschlüsse für dauer ein Lüfter

  • 1 Anschluss für BL-Touch Sensor

  • 6 Anschlüsse für Endschalter

  • 2 Filament Runout Interfaces







Weitere Informationen, Firmware und Anleitungen gibt es hier
